Control 28-1

●定阻定压

●采用耐气候性能材料和结构
●宽阔的覆盖角度 100° x 100°
●隐形球，简易安装



Control 28-1	高功率室外/室内 前景/背景扬声器
频率范围 (+/-10 dB):	45 Hz - 20 kHz
频率响应 (+/-3 dB):	62 Hz - 16 kHz
节目功率(峰值功率):	240W节目功率 (2 小时)
	120W(480W 峰值),连续粉红噪声(2小时)
	90W(360W 峰值),连续粉红噪声(100小时)
Z大输入电压:	27.5 V RMS (2 小时), 55.0 V 峰值
Z大声压级:	112 dB 连续粉红噪声 (118 dB峰值)
灵敏度:	91 dB, 1W/1m (100 Hz – 10 kHz)
覆盖角度:	100° x 100°
指向性因子(Q):	7.3 (1kHz – 16kHz)
指向性指数 (DI):	8.3dB (1kHz – 16kHz)
额定阻抗:	8 ohms (直通)
分频器类型:	二谐低通，一谐高通加上共轨成形电路系统
建议高通保护:	45 Hz高通(24 dB/oct) 8欧直通加上15W和7.5W插头，30W推荐55Hz，60W推荐65Hz
70V/100V变压器抽头	70V: 60W, 30W, 15W, 7.5W
	100V: 60W, 30W, 15W
单元:	200 mm (8英寸)玻璃纤维编织音盆低音单元
	25 mm (1 英寸)聚乙烯亚胺膜高音单元
颜色:	黑色,白色
体积(高 x 宽 x 深):	386 x 282 x 219 mm (15.2 x 11.1 x 8.6 英寸); 当隐形球壁挂安装时深度277 mm (10.9 英寸)
净重:	6.5 kg (15 磅)
附件:	隐形球安装体，6 mm x 180 mm六角扳手
选购件:	MTC-28UB-1 – Yolk-type U-bracket (&-WH)
	MTC-28WMG-1 – WeatherMax格栅和后盖(&-WH)
	MTC-28/25CM –天花板隐形球安装件(&-WH)

Control 25-1

●定阻定压

●采用耐气候性能材料和结构
●宽阔的覆盖角度 100° x 100°
●隐形球，简易安装

●高保真的声音特性，具有广泛的频率响应



Control 25-1	紧凑型室内/室外背景/前景扬声器
频率范围 (+/-10 dB):	60 Hz - 20 kHz
频率响应 (+/-3 dB):	85 Hz - 17 kHz
节目功率(峰值功率):	200W节目功率 (2 小时)
	100W(400W 峰值),连续粉红噪声(2小时)
	75W(300W 峰值),连续粉红噪声(100小时)
Z大输入电压:	25.3 V RMS (2小时), 50.6 V 峰值
Z大声压级:	110 dB 连续粉红噪声 (116 dB 峰值)
灵敏度:	90 dB, 1W/1m (100 Hz – 10 kHz)
覆盖角度:	100° x 100°
指向性因子(Q):	6.04 (1kHz – 16kHz)
指向性指数 (DI):	7.6dB (1kHz – 16kHz)
额定阻抗:	8 ohms (直通)
分频器类型:	二谐低通， 三谐高通
建议高通保护:	60 Hz 高通 (24 dB/oct) (8Ω和所有70V或100V插头设定)
70V/100V变压器抽头	70V: 30W, 15W, 7.5W, 3.7W
	100V: 30W, 15W, 7.5W
单元:	135 mm (5.25寸)玻璃纤维编织音盆低音单元
	19 mm (0.75 in) 聚乙烯亚胺膜高音单元
颜色:	黑色,白色
体积(高 x 宽 x 深):	243 x 188 x 145 mm (9.6 x 7.4 x 5.7英寸); 当隐形球壁挂安装时深度203 mm (8.0英寸)
净重:	3.4 kg (7.5磅)
附件:	隐形球安装体，6 mm x 100 mm 六角扳手
选购件:	MTC-25UB-1 – Yolk-type U-bracket (&-WH)
	MTC-25WMG-1 –WeatherMax 格栅 和后盖(&-WH)
	MTC-28/25CM –天花板隐形球安装件(&-WH)

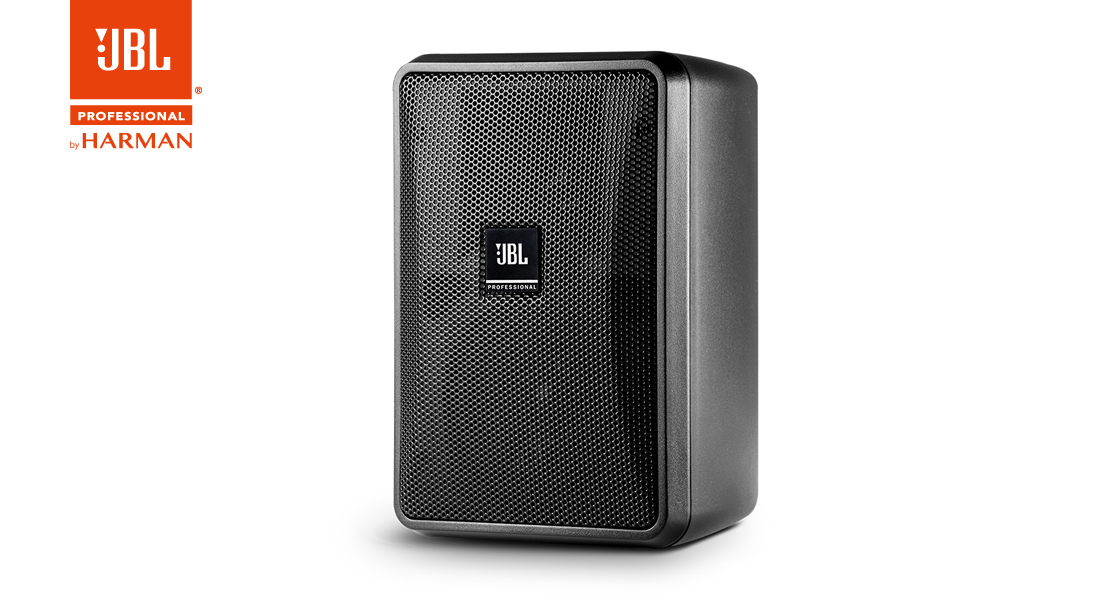

Control 23-1

●定阻定压

●采用耐气候性能材料和结构
●宽阔的覆盖角度 100° x 100°
●隐形球，简易安装



Control 23-1	两分频超紧凑室内/室外背景/前景扬声器
频率范围 (+/-10 dB):	70 Hz - 20 kHz
频率响应 (+/-3 dB):	95 Hz - 19 kHz
节目功率(峰值功率):	100W节目功率 (2 小时)
	50W(200W 峰值),连续粉红噪声(2小时)
	40W(160W 峰值),连续粉红噪声(100小时)
Z大输入电压:	17.2 V RMS (2 小时),34.4 V 峰值
Z大声压级:	103 dB 连续粉红噪声(109 dB 峰值)
灵敏度:	86 dB, 1W/1m (100 Hz – 10 kHz)
覆盖角度:	100° x 100°
指向性因子(Q):	5.8 (1kHz – 16kHz)
指向性指数 (DI):	7.2 dB (1kHz – 16kHz)
额定阻抗:	8 ohms (直通)
分频器类型:	二谐低通，二谐高通
建议高通保护:	70 Hz高通 (24 dB/oct)
70V/100V变压器抽头	70V: 15W, 7.5W, 3.7W, 1.8W
	100V: 15W, 7.5W, 3.7W
单元:	3”玻璃纤维锥盆低音单元
	1/2”聚乙烯亚胺膜高音单元
颜色:	黑色,白色(
体积(高 x 宽 x 深):	200 x 141 x 111 mm (7.9 x 5.6 x 4.4 英寸); 当隐形球壁挂安装时深度141 mm (5.6 英寸)
净重:	1.8 kg (4.0 lbs)
附件:	隐形球安装体，4 mm x 80 mm 六角扳手
选购件:	MTC-23UB-1 – Yolk-type U型托架 (&-WH)
	MTC-23WMG-1 – WeatherMax 格栅和后盖 (&-WH)
	MTC-23CM – 天花板隐形球安装件(&-WH)

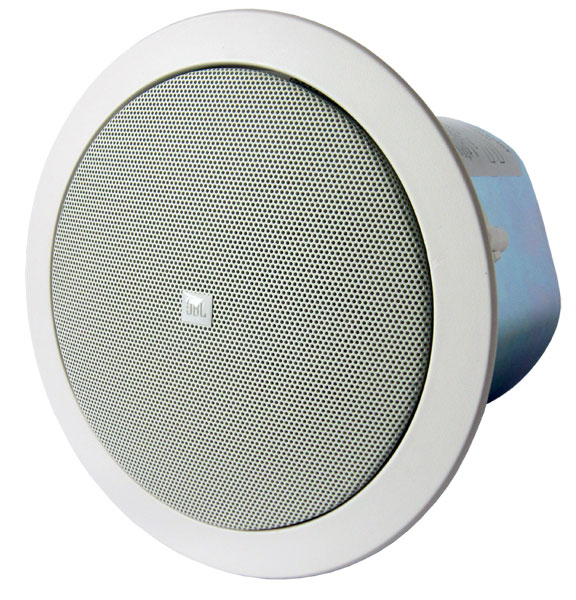

control16C/T



功率（定阻） ：100 W连续节目功率，50 W连续粉红噪声，标称阻抗： 8欧姆

功率（定压）： 30 W ， 15 W， 7.5 W @ 70V或100V（加3.8 W @ 70V只）

频率响应（ ±3dB）： 96Hz - 15KHz

标称灵敏度：91dB

标称覆盖角度： 110 °圆锥角覆盖

指向性因数（Q ） ： 7.8

指向性指数（DI ） ： 8.2dB

额定Z大声压级：108dB@ 1米

低频驱动器：165毫米（6.5英寸）聚丙烯锥盆，丁基橡胶悬边，铝阳极氧化膜音圈，耐高温音圈

高频驱动器： 19毫米（ 3/4 ） ，高阻尼处理，丝膜球顶， Kapn*音圈，液体冷却，宽波导散射角

输入连接器：可拆卸的锁定4针连接器

材料：阻燃级防火ABS挡板

外形尺寸： 253mm× 225mm

天花板开孔尺寸：223mm（ 8.8英寸）直径

净重：3.4KG



control14C/T

频率范围（ -10dB） ： 74Hz - 20KHz

功率（定阻） ： 60 W连续节目功率，30 W连续粉红噪声，标称阻抗： 8欧姆

功率（定压）： 25 W ， 12.5 W， 6.3 W @ 70V或100V（加3.2 W @ 70V只）

频率响应（ ±3dB）： 100Hz - 20KHz

标称灵敏度：87dB

标称覆盖角度： 120 °圆锥角覆盖

指向性因数（Q ） ： 7.6

指向性指数（DI ） ： 8.1dB

额定Z大声压级：102dB@ 1米

低频驱动器：100毫米（4.0英寸）聚丙烯锥盆，丁基橡胶悬边，铝阳极氧化膜音圈，耐高温音圈

高频驱动器： 19毫米（ 3/4 ） ，高阻尼处理，丝膜球顶， Kapt*音圈，液体冷却，宽波导散射角

输入连接器：可拆卸的锁定4针连接器

材料：阻燃级防火的ABS挡板

外形尺寸： 196mm× 181mm

天花板开孔尺寸：170mm（ 6.7英寸）直径

净重：2.2KG

control 12C/T



功率（定阻） ： 40 W连续节目功率，20 W连续粉红噪声，标称阻抗： 8欧姆

功率（定压）： 15 W ， 7.5 W， 3.8 W @ 70V或100V（&1.9 W @ 70V只）

频率响应（ ±3dB）： 95Hz - 15KHz

标称灵敏度：84dB

标称覆盖角度： 130 °圆锥角覆盖

指向性因数（Q ） ： 9.8

指向性指数（DI ） ： 7.4dB

额定Z大声压级：97dB@ 1米

低频驱动器：76毫米（3.0英寸）聚丙烯锥盆，丁基橡胶悬边，铝阳极氧化膜音圈，耐高温音圈

输入连接器：可拆卸的锁定4针连接器

材料：阻燃级防火等级的ABS挡板

外形尺寸： 196mm× 138mm

天花板开孔尺寸：170mm（ 6.7英寸）直径
