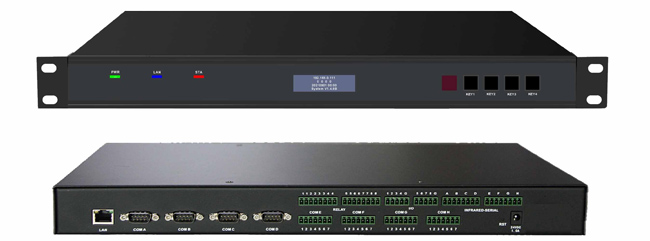

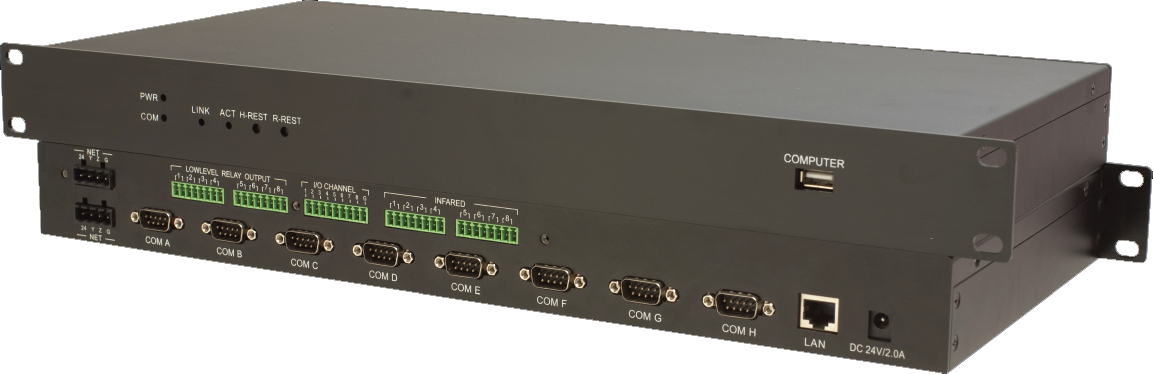

KKADDY KD-KVSII智能中控主机



智能化控制系统功能介绍：

智能化控制系统应用于多媒体教室、多功能会议厅、指挥控制中心、展览馆、智能化家庭等展览馆等，通过对声、光、电等各种设备进行集中控制。用户可通过按钮式控制面板、计算机显示器、触摸屏等设备，通过智能化控制系统软件本地或远程控制投影机、卡座、功放、话筒、计算机、笔记本、电动屏幕、电动窗帘、灯光等设备，通过把独立的控制系统相互连接起来，构成网络化的智能控制系统，实现资源共享、音视频及监控源的互联互通。

（1）ARM111GHZ CPU，1G内存，8GFlash闪存；

（2）支持SSL加密技术、A-Control技术；支持SNMP，内置防火墙；

（3）内置WEBSERVER，兼容KNXEIB成员的产品，支持楼控协议MODBUS，BACNET等；

（4）支持浏览器B/S模式控制，支持IPAD、ANDROIDC/S控制模式；

（5）支持模块及COMPILER+语言编程方式，使系统更加智能、方便、稳定；

（6）支持OAOUTLOOK会议预约，FLASH、虚拟仿真二次接口编程；

（7）支持受控设备双向实时状态反馈功能及WIFI视频回放；

（8）支持TCP/IP控制模式，UDP控制协议；

（9）A-NET、A-NET2双总线技术,可扩充达1024个网络设备（如：面板、触摸屏、调光器、电源控制器、音量控制器等）；

（10）Z大8路独立可编程RS-232/422/485控制接口，用户可编程设置多种控制协议和代码；

（11）8路独立可编程的红外发射接口，支持红外转串口，支持控制多台相同或不同的红外设备及串口设备；

（12）8路RELAY弱电继电器接口；

（13）8路IO接口,通过扩展以太网控制接口实现计算机远程控制；

（14）支持USB2.0和以太网编程通讯；

（15）支持本地控制，透过云平台服务，不需要固定IP实现远程控制；

（16）*际通用宽适配电源设计（AC100~240V），适用任何G家和地区;

（17）提供开放式的可编程控制平台及开发包、人性化的中文操作界面和交互式的控制结构；

（18）镜面外观，1U金属机箱设计，符合G*机箱标准，可安装于任何19英寸的机柜上。

（19）全面支持远程网络控制，内建网络接口，支持网络级联，支持IOS（IPad/iphone)、android（安卓）、传统射频触屏手持终端，通过wifi与主机通讯；

（20）可扩展电力载波通讯功能，让电网所在的500米范围无需布线即可控制；

（21）主机能串口环出，串口1-8，任意一个输入，可以从另外一个串口环出；

（22）支持双代码的控制，即一键发二种代码；

（23）自定义情景存贮及场景调用功能

（24）时间轴多线程事件功能，应用于展示互动；

（25）支持系统自动云诊断、云备份、云恢复；

技术参数：

控制

COM 8个RS232/RS485/RS422，DB9公接口

USB 1个USBB型母接口

A-NET 1个4线凤凰公接口

TCP/IP 1个RJ45接口

IR 8个8Pin凤凰公接口

IO 8个16Pin凤凰公接口

RELAY 8个8Pin凤凰公接口

配置

处理器 400M主频处理器

内存 64M

闪存 8G

扩展型号 S型号 V型号

内置WEB服务 S型号支持

控制指示

PWR 绿色LED指示灯，指示从电源组或A-NET网络供电

COM 黄色LED指示灯，指示串口通信状态

LINK 绿色LED指示灯表示以太网链路状态，琥珀色的LED指示以太网活动

ACT 红色LED指示灯，指示网络通信与AVRONSYS系统

H-REST 嵌入式硬件复位按钮

R-REST 嵌入式软件复位按钮

其他

电源 AC110或AC22050/60Hz

环境温度 0℃-45℃

环境湿度 10%-90%RH

散热 50BTU / Hr

机壳 金属，黑色漆面

尺寸 1U机箱

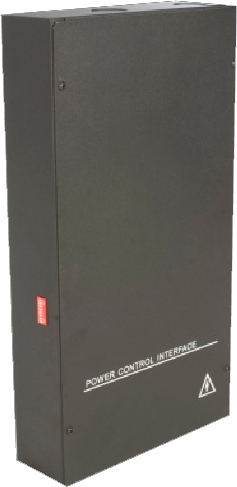

 KKADDY PW8电源控制模块

PW8系列(电源控制系列)功能介绍：

PW8为强电电源控制器, 配合主控机使用，A-NET接线端子/RS485，用于控制灯光、电动屏幕、电动窗帘等外设电源。控制器内设8个大电流继电器，Z大电流值16A，Z大负载能力277VAC。PW8支持程序控制和手动控制两种模式，在应急情况下，可以通过手动方式对相应设备的电源直接进行开关控制及操作；在程序控制模式下，通过软件编程进行任意独立或组合控制，支持A-NET/RS485通迅协议。

功能特性：

（1）8通道电源开关

（2）提供1路A-NET网络控制接口，PCI-8通过A-NET与可编程控制主机通讯；

（3）提供1路RS-485接口，可实现通过独立PC机控制，可同时对多台PCI-8实现通信控制；

（4）节点走线可实现下走线，侧走线等多种出线方式，美观大方；

（5）可由多媒体控制系统的DC24V或AC100-240V两种供电模式；

（6）8路独立节点控制接口，每路都有常开，常闭两种接口选择；

（7）指示全面，支持POWER电源指示，ID网络连接指示，接收数据指示；

（8）IDCODE可调节网络ID，实现与可编程控制主机A-NET网络通讯；

（9）内置光电隔离模块，可保障负载和主机安全可靠；

（10）自带A-NET和RS-232通讯协议；

（11）能通过机身的按键自由控制。

（12）具备手动强制开关，可脱离主机手动控制，紧急情况下可以手动控制继电器的开关，很好的保护其他的设备。

（13）协议兼容：兼容目前市面上用得网络协议；

技术参数：

控制模式 8路独立继电器控制

*大负载 277VAC,16A

手动IO 8位本地输入

本地输入通讯 A-NET接线端子/RS485

电源 24VDCA-NET网络供电（可外接）

安装方式 嵌墙式或挂墙式安装

尺寸 381mm*23.2mm*63.5mm

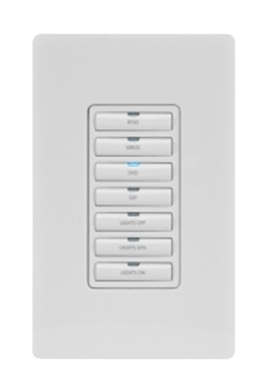

 KKADDY NX-7控制面板

多种风格的面板外壳让用户感受到不同产品质感和智能体验。

功能特性：

•机械按键控制，灵活可靠；

•现场可双向编程设定按钮功能

•按键指示灯可现场编程，显示双向状态；

•标准118盒式设计，适合嵌入安装在应用场合的墙体内；

•通过设置产品后面板的ID码可以确定地址；

•采用A-NET及A-NET2总线级联，支持多达1000个点并行控制；

•现场可定制按钮标识；

•支持开放的485双向通讯协议；

•兼容BACnet，支持楼宇自控协议；

技术参数：

工业级嵌入式CPU，内置工业级通讯总线。

A-NET总线接口，兼容第三方设备总线

A-NET2总线接口，支持1000个节点并发通信；

RS-485 接口，支持第三方控制设备；

BACnet协议，支持楼宇自控协议；

按键：7键

规格：标准118

颜色：白色

电源：24V，0.15A

环境温度：0-70°C

环境湿度：10%-90%RH

散热：40 BTU/Hr
